光伏發電站功率控制系統技術要求
1 范圍
本文件規定了光伏發電站功率控制系統的功能和結構、數據采集與通信、啟?？刂啤⒂泄β士刂?、無功電壓控制、閉鎖、控制過程記錄、性能指標和系統檢測等技術要求。
本文件適用于通過35kV及以上電壓等級并網,以及通過10kV電壓等級與公共電網連接的光伏發電站。
2 規范性引用文件
下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中,注日期的引用文件，僅該日期對應的版本適用于本文件;不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB/T 19964光伏發電站接人電力系統技術規定
GB/T 29321光伏發電站無功補償技術規范
GB/T 31366光伏發電站 監控系統技術要求
3 術語和定義
下列術語和定義適用于本文件。
3.1 光伏發電站功率控制系統power control system for PV station
通過調節電站內并網逆變器、儲能設備(若電站配置儲能設備)、無功補償裝置的功率輸出,使光伏發電站有功功率、無功功率,并網點電壓、功率因數滿足電網調度機構下達的指令值或預先設定值要求。
3.2 光伏發電站額定功率rated power of PV station
光伏發電站內所有逆變器的額定功率之和。
3.3 有功功率限值控制limited active power control
光伏發電站將有功功率控制在調度機構下達的指令值或預先設定值以下。

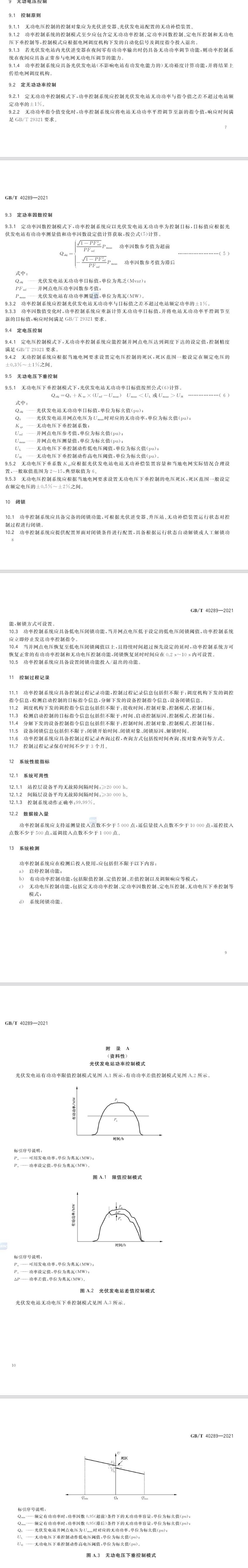

注：見附錄A中圖A.1。
3.4 有功功率定值控制constant active power control
光伏發電站將有功功率控制在調度機構下達的指令值或預先設定值。
3.5 有功功率差值控制delta active power control
光伏發電站低于可用發電功率運行,實際有功功率與理論發電功率的差值由調度機構下達或預先設定。
注：見圖A.2。
3.6 調頻響應frequency modulation response
光伏發電站根據并網點頻率的變化,在一-定范圍內實時調節電站有功功率,參與電力系統頻率調節。
3.7 過頻響應frequency modulation response for over-frequency
并網點頻率高于額定頻率并超過設定的調節死區時，光伏發電站減少電站有功功率輸出，參與電力系統頻率調節。
3.8 欠頻響應frequency modulation response for under- frequency
并網點頻率低于額定頻率并超過設定的調節死區時,光伏發電站增加電站有功功率輸出，參與電力系統頻率調節。
3.9 定無功功率控制constant reactive power control
光伏發電站將無功功率控制在調度機構下達的指令值或預先設定值。
3.10定功率因數控制constant power factor control
光伏發電站根據有功功率調整無功功率,將并網點功率因數控制在調度機構下達的指令值或預先設定值。
