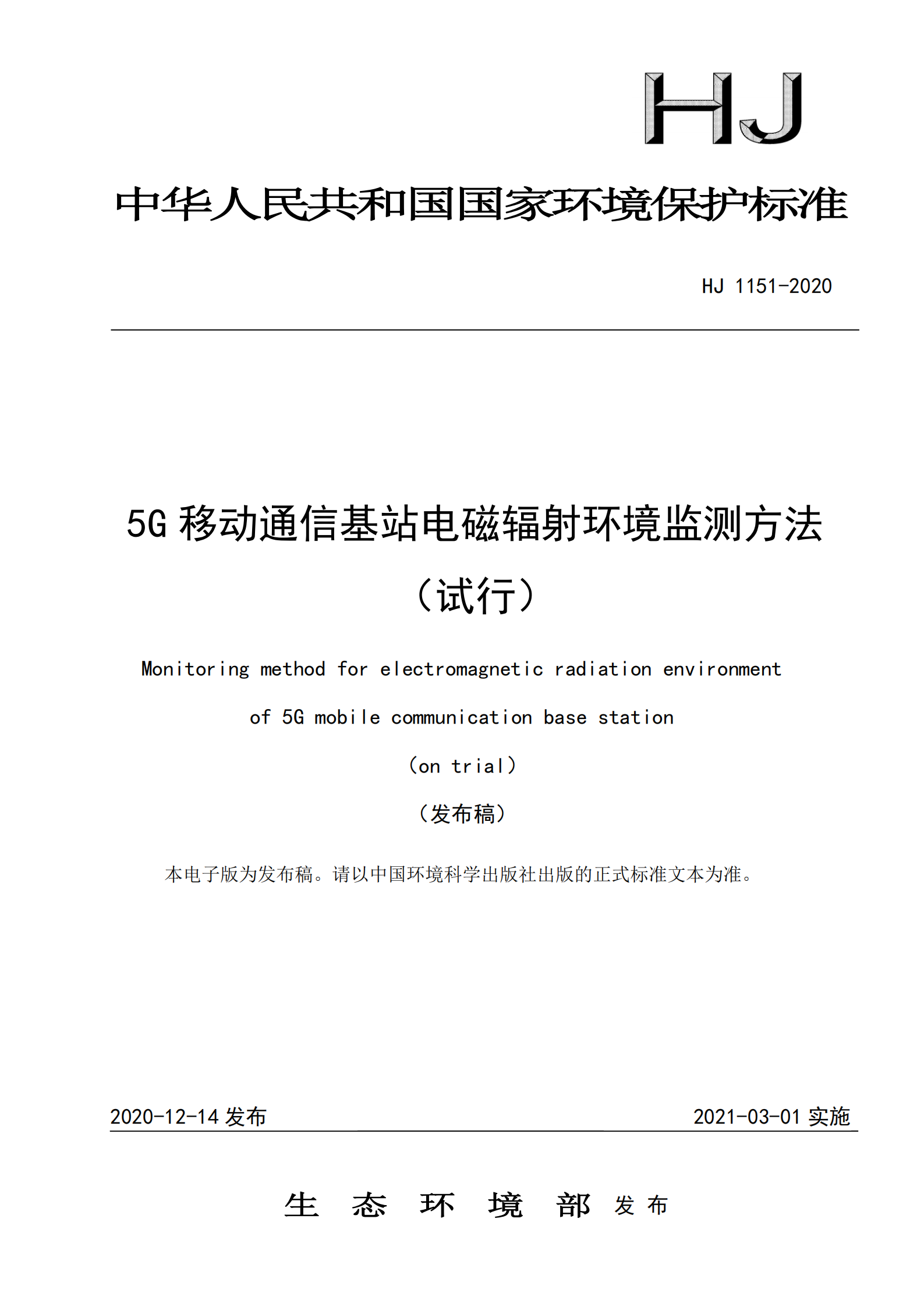

5G 移動通信基站電磁輻射環境監測方法
(試行)
Monitoring method for electromagnetic radiation environment of 5G mobile communication base station (on trial)
(發布稿)
前 言
為貫徹《中華人民共和國環境保護法》，保護環境，防治電磁輻射環境污染，規范 5G 移動通信基站電磁輻射環境監測，制定本標準。
本標準規定了 5G 移動通信基站電磁輻射環境監測的內容、方法等技術要求，本標準替代《移動通信基站電磁輻射環境監測方法》(HJ 972-2018)作為 5G 及與其他網絡制式共址的移動通信基站電磁輻射環境監測的執行標準。
本標準為首次發布。
本標準的附錄 A 為資料性附錄。
本標準由生態環境部輻射源安全監管司、法規與標準司組織制訂。
本標準主要起草單位：生態環境部輻射環境監測技術中心、中國信息通信研究院、國家無線電監測中心。
本標準由生態環境部 2020 年 12 月 14 日批準。
本標準自 2021 年 3 月 1 日起實施。
本標準由生態環境部解釋。
5G 移動通信基站電磁輻射環境監測方法(試行)
1 適用范圍
本標準規定了工作頻率小于 6GHz 的 5G 移動通信基站電磁輻射環境監測的內容、方法等技術要求。
本標準適用于 5G 移動通信基站電磁輻射環境監測。對同一站址存在 5G 及其他網絡制式的移動通信基站，電磁輻射環境監測按照本標準規定執行。
2 術語和定義
下列術語和定義適用于本標準。
2.1 基站 base station
在陸地移動業務中的陸地臺，為一個小區或同站址的多個小區服務的無線收發信設備。基站通過無線接口提供與終端之間的無線信道。
2.2 5G 終端設備 5G user equipment
承載 5G 移動通信業務的終端設備。
2.3 電磁輻射環境敏感目標 electromagnetic radiation environment-sensitive target
電磁輻射環境影響評價與監測需重點關注的對象。包括住宅、學校、醫院、辦公樓、工廠等有公眾居住、工作或?qū)W習的建筑物。
2.4 應用場景 application scenario
5G 移動通信應用場景包括：增強型移動寬帶(eMBB)、超高可靠與低時延通信(uRLLC)、大規模機器類通信(mMTC)，如數據傳輸、視頻交互、游戲娛樂、虛擬購物、智慧醫療、工業應用和車聯網等場景。
3 監測條件
3.1 環境條件
監測時的環境條件應符合監測儀器的使用要求。
3.2 監測儀器
3.2.1 基本要求
監測儀器的工作性能應滿足待測電磁場要求，監測儀器的檢波方式為方均根檢波方式，監測儀器的讀數為任意連續 6 分鐘內的平均值。
監測時，應使用選頻式電磁輻射監測儀，監測頻率選取被測移動通信基站發射天線工作狀態時的下行頻段。
對同一站址存在5G及其他網絡制式的移動通信基站開展電磁輻射環境監測時，使用選頻式電磁輻射監測儀的列表模式，取得5G和及其他網絡制式移動通信基站的電磁輻射場強數據。
監測時，監測儀器的探頭(天線)如采用各向同性探頭，應滿足表 1 中各向同性的指標要求；如果采用非各向同性探頭，則應考慮天線方向性的影響，并在結果處理時合成天線因子等參數，監測時必須調節探測方向，直至測到最大場強值；監測儀器支架應使用不易受潮的非導電材質支架。
3.2.2 選頻式電磁輻射監測儀電性能基本要求
選頻式電磁輻射監測儀是指能夠?qū)x器響應頻率范圍內某一特定發射的頻譜分量進行接收和處理的場量監測儀器，其電性能基本要求見表 1。

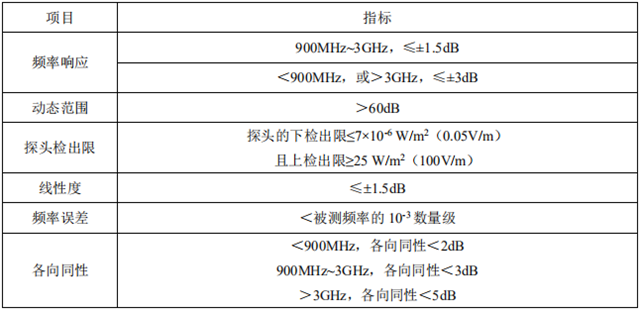

表 1 選頻式電磁輻射監測儀電性能基本要求
4 監測方法
4.1 資料收集
開展監測工作前，應收集被測 5G 移動通信基站的基本信息，包括：基站名稱、運營單位、建設地點、發射頻率范圍、天線支架類型、天線數量、運行狀態和天線離地高度等。
根據監測性質和目的，還可收集其他信息，包括：經緯度坐標、發射機型號、標稱功率、實際發射功率、天線增益、平均負載、天線下傾角(機械下傾角+電子下傾角)、天線波瓣寬度(水平寬度、垂直寬度)和天線方向圖等參數。
對同一站址存在其他網絡制式的移動通信基站也應收集同樣基本信息。
4.2 監測因子
移動通信基站電磁輻射環境的監測因子為射頻電磁場，監測參數為功率密度。
4.3 監測布點
監測點位應布設在移動通信基站天線覆蓋范圍內的電磁輻射環境敏感目標處，并優先布設在公眾居住、工作或?qū)W習距離天線最近處，但不宜布設在需借助工具(如梯子)或采取特殊方式(如攀爬)到達的位置。
建筑物內監測時，監測點位可布設在朝向基站天線的窗口(陽臺)位置，監測儀器探頭(天線)尖端應在窗框(陽臺)界面以內，也可布設室內其它位置。監測儀器探頭(天線)與家用電器等設備之間距離不少于 1m。
4.4 監測高度
監測儀器探頭(天線)距地面(或立足平面)1.7m。也可根據不同目的，選擇監測高度，并在監測報告中注明。
4.5 監測工況及 5G 終端設備
監測時，被監測的移動通信基站應為正常工作狀態，5G終端設備應與被監測的5G移動通信基站建立連接并至少處于一種典型應用場景。
監測時，監測儀器探頭(天線)置于監測儀器支架上，探頭(天線)尖端與操作人員軀干之間距離
不少于 0.5m，并與 5G 終端設備保持在 1m 至 3m 范圍內；避免或盡量減少周邊偶發的其他電磁輻射源的干擾及監測儀器支架泄漏電流等影響。
4.6 監測讀數
每個監測點每次監測時間不少于 6 分鐘，讀取監測儀器的平均值。
4.7 記錄
4.7.1 基站信息的記錄
記錄 4.1 節中收集的相關信息。
4.7.2 監測條件的記錄
記錄環境溫度、相對濕度和天氣狀況。
記錄監測日期、監測起止時間、監測人員、監測頻率范圍、監測儀器及探頭(天線)型號和編號，監測儀器及探頭(天線)校準/檢定證書(報告)編號。
記錄監測時的應用場景，5G 終端設備型號、數量、應用場景等。
4.7.3 監測信息及結果的記錄
記錄現場監測點位示意圖，標注 5G 移動通信基站天線、監測點位和其他已知的電磁輻射源位置。
記錄監測點位名稱(或經緯度)、監測點位與 5G 移動通信基站發射天線的垂直距離和與水平距離和監測數據。
監測時保留頻譜分布圖。
現場監測記錄內容與格式參見附錄 A。
5 質量保證
監測機構應當具備與所從事的電磁輻射環境監測業務相適應的能力和條件。
監測點位的選取應具有代表性，應符合 4.3 節的要求。
監測儀器(包括天線或探頭)應定期檢定或校準，并在其證書有效期內使用。
每次監測前后均應檢查儀器，確保儀器在正常工作狀態。
監測人員應經業務培訓，現場監測工作應不少于 2 名監測人員才能進行。
監測時應排除干擾因素，包括人為干擾因素和環境干擾因素。
監測中異常數據的取舍以及監測結果的數據處理應按統計學原則處理。
任何存檔或上報的監測結果應經過復審。
應建立完整的監測文件檔案。
