“十三五”研究重點是徹底打通污泥處理處置路線，實現全鏈條能力提升。把高濃度污水、污泥、有機垃圾變?yōu)樯锬茉?，本文詳解奧圖泰“流化床能源系統”和普拉克水處理技術，實現人類的可持續發展。

上世紀50年代，流化床技術產生于歐洲，該技術最早應用于氧化鋁的焙燒、鐵礦石的還原以及貴金屬的焙燒冶煉的過程。隨著技術的應用發展，在上世紀七八十年代被引入到“污泥熱解、熱法應用的利用上”。

奧圖泰“流化床能源系統”詳解

奧圖泰于1950年成功建造和運行了第一座流化床實驗站，1967年建造了第一座污泥FB焚燒廠，1973年建造了北美第一座生物質FB流化床，1992年建造了第一座AFB流化床。從1995年-2010年的20年間，奧圖泰在全球一共建造和運行了260余座流化床技術應用。

上圖是流化床應用于的環保的幾個解決方案。最左側的產品，是能夠為我們提供20-30兆含量輸出的鼓泡式流化床系統;第二個是可以提供每年三萬噸和每年四十五萬噸負荷量的濕泥流化床反應系統;第三個是氣化爐技術，最右側是重金屬行業、礦石冶煉等循環流化床，可以時興600兆瓦的能量輸出。

奧圖泰流化床污泥焚燒系統的特點

1、燃燒率高，灰中碳殘留量低;

2、燃料迅速加熱;

3、燃燒室內燃料殘余量小(緊急停爐時沒有滯后燃燒);

4、在流化床中投加石灰脫硫;

5、熱空氣區域沒有運動部件;

6、全部的灰均為飛灰;

7、摻燒其他燃料;

(奧圖森床層自凈循環系統可自動去除不可燃燒物，回注清潔的床層層料、確保連續運行)。

奧圖泰流化床的典型優勢

奧圖泰的流化床系統具有寬泛的燃料靈活性，有將近250余種物料可以用于該系統。包括各種農業廢物(麥桿、種子)、多種工業廢物(油脂、污泥、油泥)、工業產品和處理工藝產生的工業廢物、石油行業產生的油渣以及多種市政廢物(市政污泥、衍生廢物)等。奧圖泰能源系統能夠在一個反應器裝置中進行科學的利用，不需要提供其它的設備輔助的情況下，能夠提供廣泛的混合燃料的氣化和流化技術。

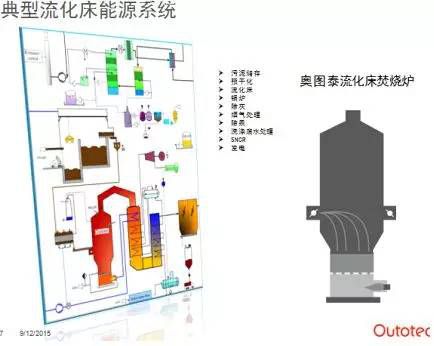

上圖是大眾較熟悉的典型的流化床能源系統在市政污泥處置上的系統爐。污泥接收后，根據熱值選擇的不同形式的污泥預干化，再進入全干化系統，以及最核心的流化床焚燒裝置，之后進入后面的能源回收和能源再利用的鍋爐系統、蒸汽發電系統及煙氣排放除塵系統，這一套體系構成了完整的市政污泥再循環利用解決方案。

流化床技術在污泥熱法處理，以及焚燒和氣化裝置的應用上，每一個部件都是固定的部件，不存在潛在的維護和對技術人員很高要求的困境;產生的、處理的廢物實際上就是飛灰，且我們還會做進一步的回收工作;在摻燒過程中，我們還有一個很好的裝置，能夠在不停爐和不產生后續影響的情況下，自動的把沙層中不可燃燒以及尺寸較大的廢棄物排泄出來，且沙層可以在重新自凈以后再注回到沙管里面。

此外，奧圖泰能源系統還有一個配合應用——ASHDEC工藝。ASHDEC工藝是對污泥干化焚燒的一個有效補充，與流化床系統整合在一起，相互配合，在污泥進行熱化處理和進行了最終極減量的情況下，還可以實現了磷的回收。

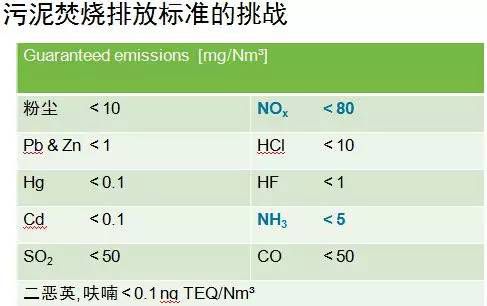

上述流化床能源系統滿足嚴格的國內煙氣處理，且在歐盟對于排放標準提高的前提下，奧圖泰目前在全球運行的各種形式的流化床系統，都可以做到NOX小于80。

上月，奧圖泰正式提交了一個10萬噸濕泥半干化+焚燒能源系統項目計劃，這個項目位于蘇黎世的市中心，年處理量10萬噸，同時可以產生高壓供氣對區域進行區域供電和區域加熱的需求。同時，還有“磷回收”的系統實施;

土耳其EREN Corlu的生物質熱電聯發電廠是年處理量45萬噸的混合生物流化床焚燒系統(奧圖森EPC總包)，有50%的燃料來自于造紙污泥和市政污泥，也混合了其他被分解的市政垃圾和其它有熱值的廢物，它的年產電量是30兆瓦;

荷蘭布拉班特是歐盟最大的污泥焚燒廠，市政污泥處理量為年40萬噸，污泥來源是100座污水廠，這個廠子有4個處理線，得到了很好的運行;

還有一個比較小的案例：奧圖泰在一個占地100米×60米的條件下，為一個年處理量只有3萬噸濕泥的小的污水廠制作了一個全套流化床焚燒和后面的煙氣口?？梢哉f流化床技術在配合各種形式的干化污泥的情況下，都是一種很好的解決方案。

截止2015年，奧圖泰在全球利用流化床技術，減少了660萬噸的二氧化碳的排放。

普拉克環保系統(普拉克大型厭氧反應器)

普拉克集團是瑞典最大的環境集團，為水處理和沼氣生產領域提供產品、工程承包和服務，在業內處于領先地位，目前在九個國家設有分支機構。普拉克(PURAC)成立迄今已有61年歷史，已在80多個國家完成超過4000多個合同，涉及飲用水、市政污水、工業廢水、污泥處理和城市有機垃圾處理、厭氧沼氣綜合利用項目。

普拉克環保系統(北京)有限公司是普拉克集團的獨資公司，自1993年獲得高碑店污水處理項目合同進入中國市場，至今已在中國執行飲用水處理、市政污水處理、工業廢水處理、污泥處理和城市餐廚及有機廢棄物處理、沼氣利用等各類合同100余個。

瑞典沼氣發展歷程：

1940年，開始利用市政污泥產沼氣;

1970年，能源危機的時候，利用工業廢水/廢物生產沼氣;

1990年，發展協同厭氧沼氣廠，原料為污泥及其他多種有機廢物的組合。

普拉克國外典型有機垃圾處理廠業績

典型案例一：挪威奧斯陸北部的利勒哈默爾市IDE垃圾集中處理中心，處理市政污泥+家庭有機垃圾，日產生沼氣量為12000m3/d，由普拉克總包，康碧分包。

典型案例二：馬來西亞Pantai320,000噸/日污水處理廠污泥消化沼氣項目

在2012年4月18日，普拉克環保系統(北京)有限公司成功中標了吉隆坡32萬噸/天的污水處理廠污泥厭氧消化項目。作為老牌污泥厭氧消化技術的擁有者，早在99年就成功建設了北京市高碑店污水處理廠(亞洲最大污水處理廠)二期50萬噸/天污水處理工程的污泥厭氧消化項目。污水處理廠污泥厭氧消化是國外尤其是歐洲的流行處理技術，可在低能耗的情況下生成再生能源沼氣，并實現污泥減量化處理。是一種節能減排的先進處理技術，該項目預計2015年投產。

普拉克大型厭氧反應器被廣泛用于全球各項目

如泰國EPPCO項目、海南澄邁有機垃圾厭氧項目、北京通州餐廚垃圾項目等。截止到目前已在中國簽訂的100多個合同中，涉及市政供水14項、市政污水污泥處理24項、工業污水處理58項、餐廚及城市有機垃圾處理17項以及污泥處理合同11項，涵蓋交鑰匙工程、設計+設備供貨、工藝包提供等多種客戶服務模式。

在污泥處理領域，北排建設與普拉克及CAMBI 公司簽訂戰略合作協議，采用高溫?zé)崴?厭氧消化工藝處理高碑店、小紅門、清河二期、槐房和高安屯五個項目的污泥，五個項目的污泥處理量達到6128噸/天(含固率20%)。

同時結合瑞典的成功經驗和項目中遇到的問題，積極研發適合中國國情的工藝，為客戶帶來附加值，由此贏得了客戶的信任并獲得很多項目的續期合同。目前更是在餐廚&有機廢棄物處理領域表現出色，處理規模達到4500噸/天，成為國內總處理規模及單個項目處理規模最大的公司。
