1 BIM技術政策及應用意義

自國家“十二五”期間《建筑業信息化發展綱要》提出“加快建筑信息模型(BIM)在工程的應用”的提出，到“十三五”《規劃建筑業信息化發展綱要》提出“著力增強BIM、大數據、智能化、移動通訊、云計算、物聯網等信息技術集成應用能力”。

據Autodesk公司的統計，利用BIM技術可改善項目產出和團隊合作79%，三維可視化更便于溝通，提高企業競爭力66%，減少50%-70%的信息請求，縮短5%-10%的施工周期，減少20%-25%的各專業協調時間。該統計數據表明BIM技術在提高生產效率、縮短工期等方面發揮著重要的作用。

BIM技術已經在建筑業進行了較深入的研究及應用，因此，BIM技術將是未來我國建筑業發展重點發現。目前亞洲最大生活垃圾發電廠老港再生能源利用中心是亞洲地區最大的生活垃圾發電廠項目，該項目在應用BIM技術后，在設計過程中節約了9個月時間，并且通過對模型的深化設計，節約成本數百萬。

通過世界各地的理論研究和工程實踐證明，BIM技術的應用無論是從業主方、設計方、施工方及相應的配套服務商，均能帶來信息傳遞的便利性，應用BIM可以幫助消除信息不能有效互用發生的額外成本、合理縮短項目建設周期、有效降低運營維護期的維護成本及安全風險，為項目的全生命周期低碳、環保運行和盈利創造優良的條件。

BIM技術將實現三維空間的數字化，從CAD圖紙的2D回歸到數字空間的3D，在進行設計和應用階段提前檢查出各專業的“錯、缺、漏、碰”，實現4D/5D模擬，做到綜合協調及集成項目管理，減少設計修改工作量，實現施工方不會因設計變更及錯誤導致的待工、窩工和返工，從社會效益方面減少人力資源和材料浪費，做到真正意義上的綠色建造。

2 BIM技術實施及應用

2.1、應用于總圖控制及施工平面管理

利用BIM軟件建立項目3D總平面布置，模擬施工車輛的進出路線，安全措施及安全維護。建立結構模型進行施工工期模擬，對各專業之間的管線綜合和碰撞檢查，在三維視圖情況下，完成實際工況模擬及垂直運輸工具的布置，優化施工專項方案、深化設計的應用等，為項目施工規劃及部署創造有利條件，促使項目在施工準備階段做到布局合理、先進，經濟。

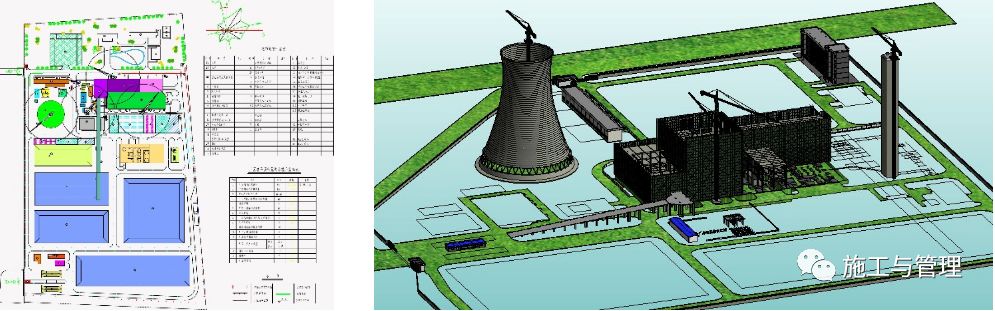

平面與三維立體視圖

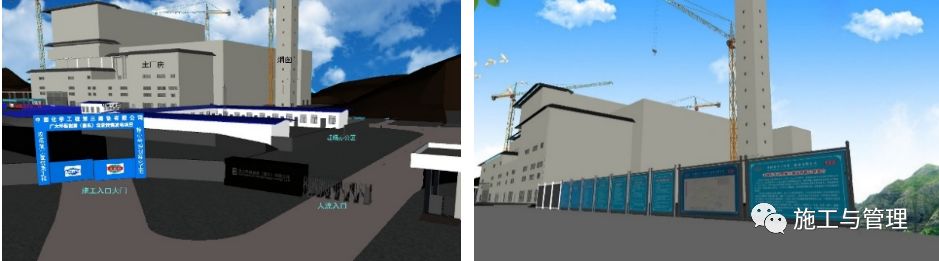

關鍵區域繪制效果圖進行平面布置

2.2、應用于施工技術交底

由于建筑工程施工的特殊性，勞動工人基本都是農民工，文化水平相對交底，90%以上工人不能解讀2D圖紙，只能通過項目技術人員的書面文字交底和班組長現場進行施工安排，這就會造成一種盲人摸象的假象，很難在工作過程中關注施工要點。當我們采用三維視圖瀏覽模型進行施工技術交底時，可以直觀顯示各構件之間的空間關系，完全克服了2D圖紙的抽象和不具象化的缺點。

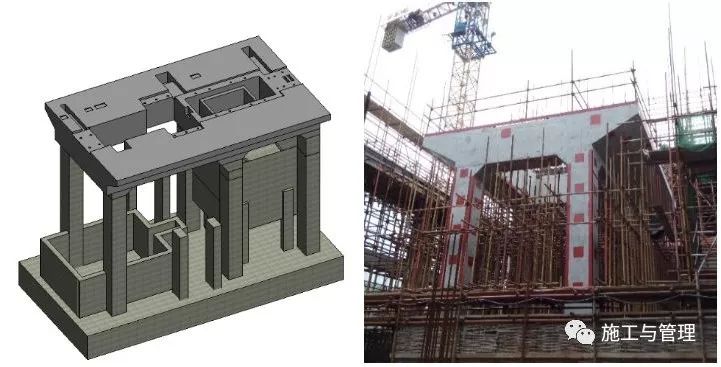

汽輪機基礎模型與成型后的對比

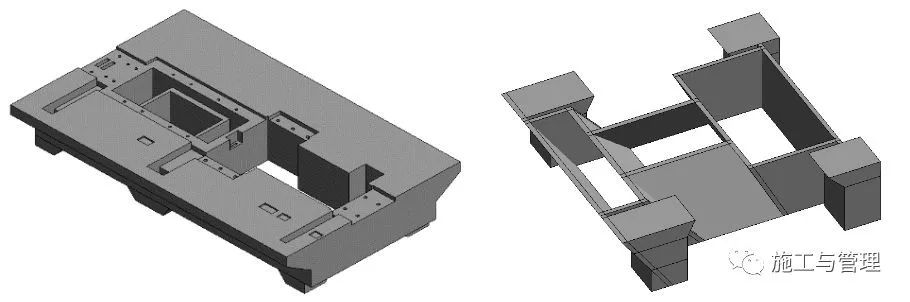

汽輪機頂板及風道板位置三維視圖

主體結構混凝土澆筑BIM模型模擬

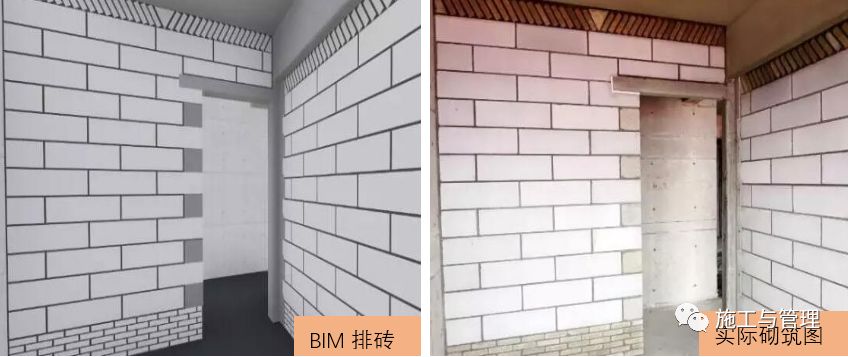

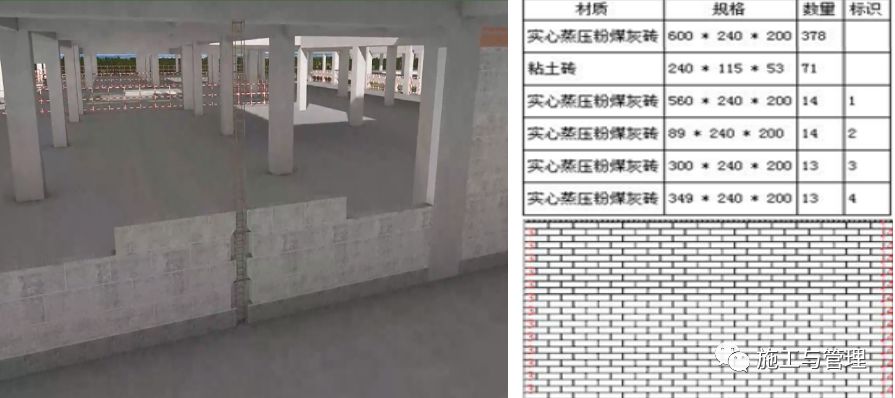

砌體拍磚設計及可視化交底

消防管道安裝及三維技術交底

2.3、應用于工程量統計及預算管控

傳統的工程量計算需要專業預算人員通過設計提供的2D圖紙進行人工計算，或者通過算量軟件進行實現工程量的計算，在此過程中需要不斷重復核對，BIM模型在建模過程中自身就是相應的實體，工程量與模型可以通過有效關聯實現統計，根據工程進度和項目不同需求，拆分模型，提取相應工程量，可以大大減少人工計算的錯誤，在材料采購、運輸、存儲和使用過程中減少不必要的浪費，為項目的順利進行及成本控制可以起到良好的管控作用。

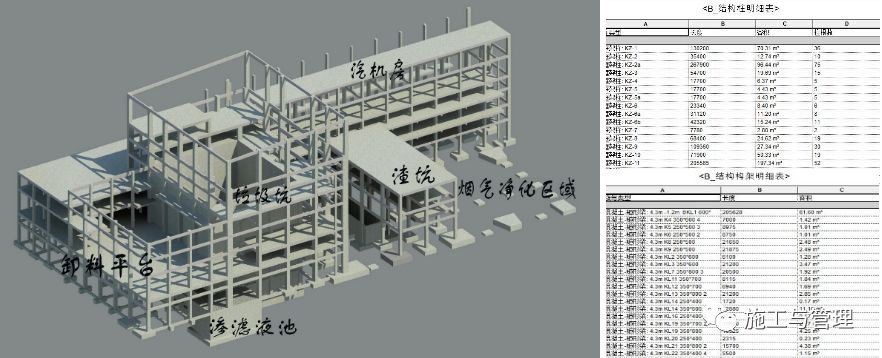

BIM建模進行圖紙審查及工程量統計

利用BIM技術進行砌體施工

2.4、應用于進度管理

BIM技術在工程施工進度管理中可以實現的主要應用有施工現場管理、施工進度模擬、施工組織模擬、三維管線綜合施工、數字化構建加工。

由于初步嘗試使用BIM 技術進行施工技術管理工作，目前主要工作仍然是編制實際可行的施工進度計劃，根據結構三維模型進行了初步建造模擬和部分專業的管線綜合。

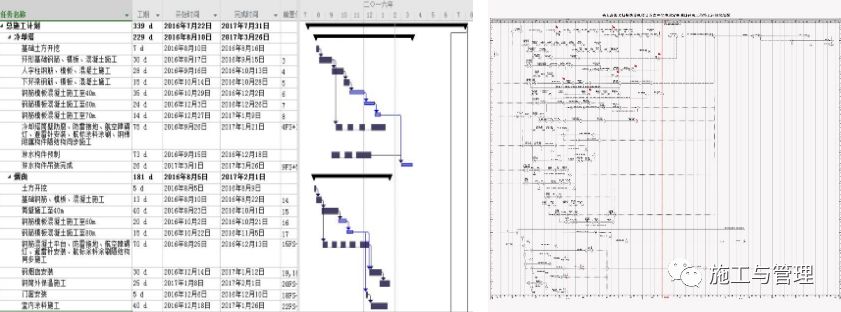

進度計劃甘特圖及時標網絡計劃圖

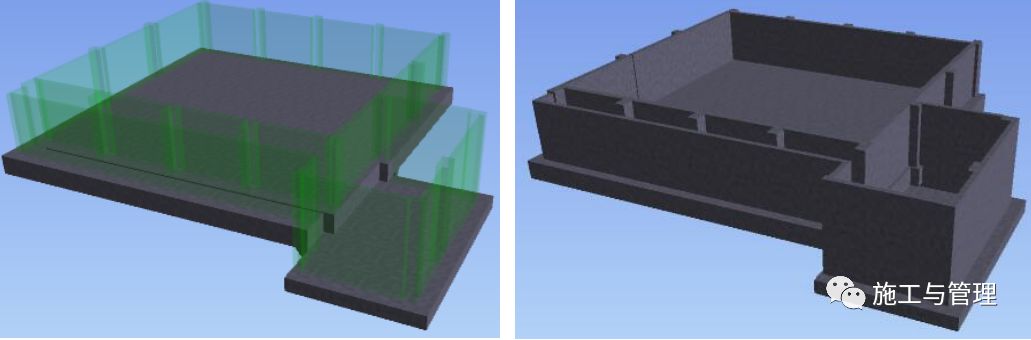

垃圾池筏板施工

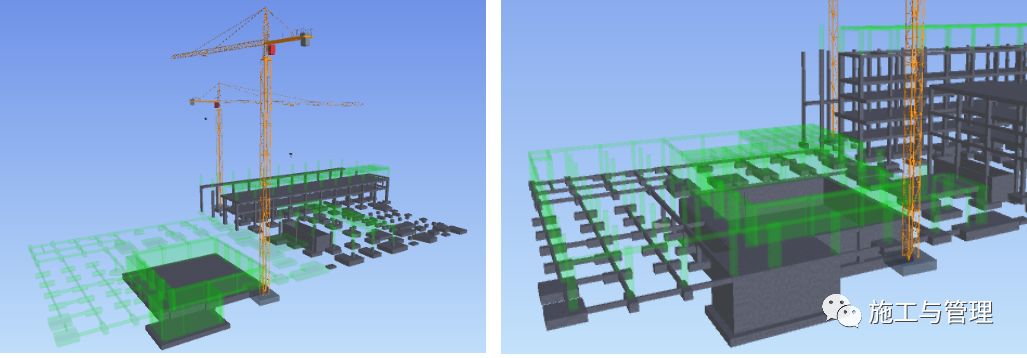

主廠房基礎出0m及開始主體結構施工

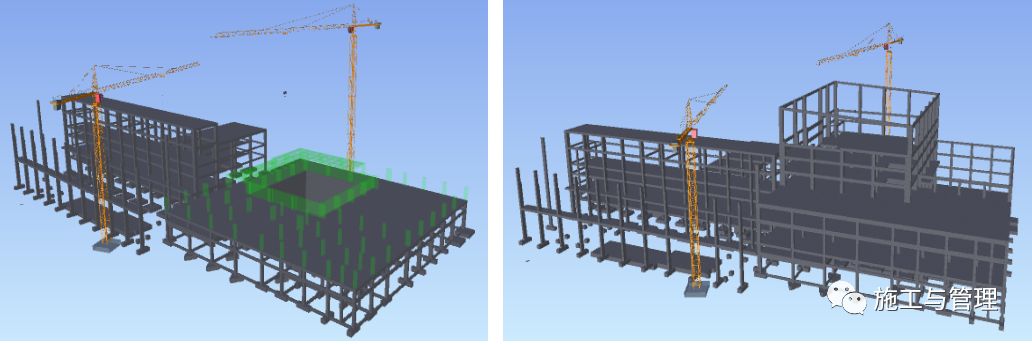

卸料平臺施工及主體結構封頂

來源:施工與管理
