目前工業廢水的污水回用技術已經在鋼鐵、石化和電力等行業進行推廣，但石化工業廢水 COD濃度高，殘留油成分復雜，水質變化幅度大。受到水質、生產處理工藝的影響，同一類型的污水在不同時間和地點受到膜污染的特性會有很大的區別。揚子石化分公司 1 250 t/h 污水回用裝置采用水廠凈一裝置三級處理污水為水源，采用超濾和反滲透組合工藝，產品水作為工業用水、循環水的補水。項目設計進水規模為 1 250 t/h，設計產水規模為780 t/h，分為二期建設，一期為 400 t/h，2012 年3 月投用，二期為 850 t/h，2015 年 6 月投用。文章結合水廠凈一裝置污水回用裝置的日常運行狀況，分析了該裝置運行的關鍵參數、運行管理經驗以及目前該裝置存在的問題，希望對污水回用裝置的運行提供參考。

1 污水回用裝置簡介

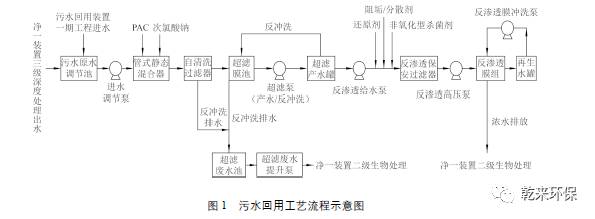

1.1 凈一裝置污水回用流程簡介:凈一裝置污水回用采用雙膜工藝，即超濾反滲透系統。目前裝置有 6 套超濾系統和 6 套反滲透系統，具體流程圖見圖 1。

達標排放的外排污水投加殺菌劑經過調節池均質調節后，通過過濾精度為500 μm 的自清洗過濾器后，進入超濾膜池，在超濾產水泵抽吸作用下，超濾產水進入超濾產水箱，該產水箱出水投加阻垢劑、還原劑以及非氧化性殺菌劑后進入反滲透系統。反滲透系統在高壓泵壓力作用下產出合格水，并進入反滲透產水箱后外供作為循環水和鍋爐水的補水。

1.2 超濾及反滲透原理簡介:超濾(UF)過濾是通過機械篩分來實現對污染物的分離，超濾膜元件具有選擇性分離的特點。在壓力作用下，污水中含有懸浮物、大的有機顆粒、浮油等被截留在超濾膜外，而小的水分子、鹽類等則透過超濾膜形成產水。凈一裝置 UF 采用PSH1800 浸沒式超濾膜組件，每套設計回收率不小于 90%。

反滲透(RO)膜技術是近些年來應用非常成熟的制備超純水技術。其機理主要是，在半透膜的兩邊放置相同體積的稀溶液和濃溶液，因濃度差稀溶液滲透到濃溶液側，此過程叫做滲透。當滲透達到平衡時，濃溶液的液面就比稀溶液液面高出一定的高度，這樣就形成了一個壓力差，稱為滲透壓。滲透壓大小取決于液體的性質，如種類、濃度和溫度等，與半透膜的性質無關。如果此時濃溶液一側人為施加一個比滲透壓大的壓力，溶劑的滲透方向就會與原來的方向相反，即從濃溶液側向稀溶液側流動，此現象稱為反滲透。凈一裝置 RO 采用 BW30-365-FR 抗污染復合反滲透膜組件，穩定脫鹽率為98%。

2 污水回用系統的運行工況

2.1 運行現狀: 揚子石化污水雖然能實現達標排放，但仍會對環境造成污染。揚子石化總排出水 CODcr 濃度達到60 mg/L，水質較好，如經過適當處理可用于工業用水以及循環水的補水，不僅可減少對環境的污染，而且還可實現循環利用，真正做到變廢為寶。對于水廠目前總排出水水質而言，超濾+反滲透組合工藝可很好地實現對各種污染物的去除，經該工藝處理后的污水可達到工業用水、循環水補水等用水標準。

2.2 影響雙膜運行的因素

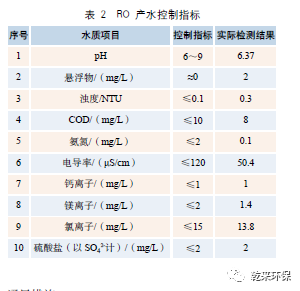

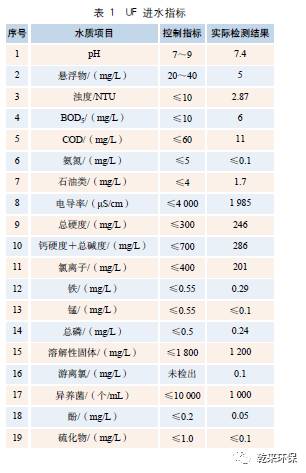

2.2.1 進水與產水控制指標:UF 膜進水控制指標見表 1，RO 膜產水控制指標見表 2。

由設計進水指標與實際分析數據對比可以看出(見表 1)，進水水質較好，能達到設計要求，而產水水質的懸浮物和濁度未能達到設計指標(見表2)，說明在雙膜處理系統中藥劑投加和參數控制方面存在不足。

2.2.2 UF 膜運行條件:UF 膜操作壓力一般不超過極限通量時的操作壓力，約為 0.05 MPa。環境溫度最低不得低于 5 ℃，最高不得高于 38 ℃。當溫度高于 35 ℃ 時，應加強通風措施。正常運行中膜元件受到 UF 產水的沖洗，每隔一定周期，系統會自動進行維護性清洗，在 UF 出水量下降 10% 或運行 TMP(跨膜壓差)接近0.055 MPa或人為要求時，系統進行恢復性清洗。為了保證系統長時間的安全運行，通常每三個月應至少進行一次恢復性清洗。當UF 系統發生 TMP 上升過快或者產水水質變差時，應依據實際狀況進行逐項分析，確認原因及時處理。

2.2.3 RO 膜運行條件:1)控制鹽的透過量:鹽透過量與膜兩側的濃度差和溫度有關。因此應控制系統回收率最高在 70% 左右，水溫最高不得大于 30 ℃，最佳溫度 22～25 ℃。2)濃水排放量控制:由于水溫、操作壓力等因素的變化，使裝置的產水量也發生相應的變化，這時應對濃水的排放量進行調整，控制濃水的排放量與產水量之比為3∶7。3)進水壓力控制:RO 進水壓力不得大于2.0 MPa，只限于對裝置進行耐壓實驗。在滿足產水量與水質的前提下，盡量取低的壓力值。4)反滲透脫鹽率:反滲透脫鹽率年平均 97%。

3 處理效果與分析

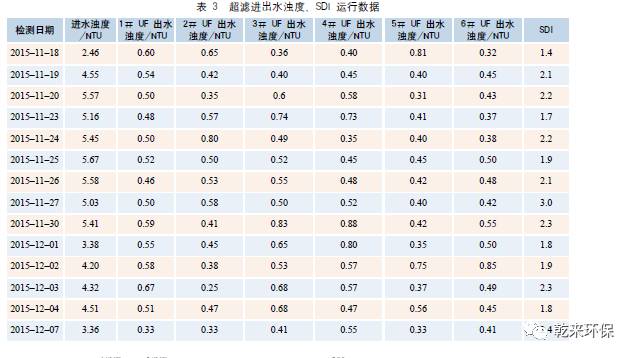

3.1 超濾進出水濁度及 SDI:濁度是表征水中懸浮物、膠體物質濃度的指標。SDI 是直接表征反應膜污堵的綜合指標，也是超濾運行和反滲透運行的控制指標，超濾進出水濁度變化及超濾出水 SDI 值見表 3，裝置共有 6 套超濾系統，編號 1# UF～6# UF。

由表 3 可以看出，經過超濾膜處理后的出水濁度小于 1.0 NTU，去除率達 88% 以上，且基本不隨進水濁度變化。說明超濾膜過濾對濁度具有很高的去除率和良好的穩定性。

從超濾出水的 SDI 數據看，均可以控制在 2.4以下，滿足反滲透進水 SDI 不大于 4 的控制要求。從表 3 數據還可發現，超濾出水 SDI 基本無大波動，具有良好的運行穩定性。

3.2 超濾系統水量及壓差:UF 膜前分別用 500 μm 的自清洗過濾器過濾，近 1 個月的穩定運行，預處理污水水質穩定，UF膜總體運行平穩，除 2# UF 跨膜壓差出現 2 次超過0.05 MPa 外，其余運行跨膜壓差均低于 0.05 MPa。UF 膜運行情況如圖 2、3 所示。

由圖 2 可看出 1# UF 和 2# UF 超濾壓差偏高，平均壓差在0.03 MPa，由于 1# UF 和 2# UF 為2012 年投用，運行周期較長，膜表面變得粗糙，膜絲斷損嚴重;3# UF～6# UF 為 2015 年 6 月投運，運行狀況良好，平均壓差在 0.018 MPa。1# UF 和2# UF 產水量較低，平均在 135 m3 /h，運行周期長，膜通量也降低，3# UF～6# UF 產水量平均在210 m3/h，均滿足設計回收率。

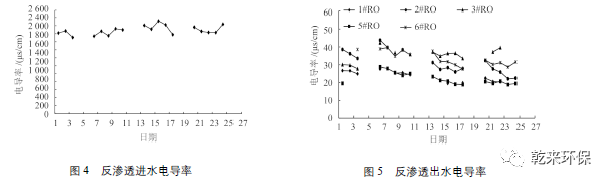

3.3 反滲透進出水電導率:電導率是反應水中含鹽量的間接指標，因便于測定而被廣泛采用。反滲透進水和出水電導率變化分別見圖 4 和圖 5。

由圖 4、5 可以看出，進水電導率一直在 2 100 μs/cm左右，經過反滲透處理后，產水的電導率值在 30 μs/cm左右，系統的脫鹽率平均為 98.52%。另外 4# RO脫鹽率有較大幅度的下降趨勢，數據采集期間已保護停運，由維保公司對膜進行解剖分析，因此在圖5 中未顯示 4# RO 產水電導率。

3.4 超濾、反滲透系統 pH 值變化:未脫鹽的水中重碳酸根與溶解的 CO2、大氣中的 CO2 存在碳酸平衡，并使水中 pH 值維持中性。經過反滲透脫鹽處理后，絕大部分的陰陽離子被去除，原來存在的碳酸平衡被打破，出水 pH 值相應發生變化，超濾進水、RO 進水(超濾出水)和 RO超濾進水的 pH 值一直維持在 7～8 之間。運行過程中定期對超濾進水硬度值進行檢測，發現進水硬度在 200 mg/L 左右，以碳酸鈣計。

由圖 6 可以看出，隨著超濾進水 pH 值的逐步降低，其產水pH值亦隨之變化。當進水 pH 值在 7.1～7.8 左右時，反滲透產水的 pH 值在 5.8～6.5 之間波動。綜合來看，經過反滲透處理后pH 值降低約一個單位，有時會低于 6.0。為了保證后續用水點水質的穩定，避免輸送管路腐蝕，可通過在產水中添加氫氧化鈉對pH 值進行調整，調整后回用水的 pH 值范圍為6.0～9.0。

4 污水回用裝置運行注意事項及改進

4.1 控制裝置來水水質，預防沖擊:來水水質好，可以保證含油含鹽污水處理裝置的正常運行，減輕預處理壓力，降低雙膜進水電導，保證雙膜進水水質合格，延長膜組件的壽命，減少清洗頻次，延長運行周期時間。

4.2 加強在線基礎數據的監控:膜是比較嬌貴的處理設備。在系統設計和實際生產運行過程中，必須充分考慮石化工業污水水質波動大、成分復雜的特性，避免有害物質高濃度沖擊膜，造成難以挽回的損失，除了日常定期采樣分析監測，在進 UF 膜前設置在線 COD、電導率和pH 等測試儀，即時掌握水質變化，自動調整運行工況，或自動切換超標水，確保雙膜運行安全。

4.3 藥劑使用管理:雙膜系統運行和化學清洗要用到多種藥劑，主要有 HCl、NaOH、NaOCl、阻垢劑、NaHSO3、檸檬酸等。這些藥劑的作用是必不可少的，但投加不當也會影響預處理和膜處理。例如，對于預處理混凝過濾時的陽離子混凝劑、絮凝劑要控制投加，謹防過量。若投加過量，殘余溶解狀混凝劑就會附著在膜表面造成膜的污染。

4.4 保證定期化學清洗的效果:采取科學的清洗方式與方法來清洗膜，即采用合理的清洗藥劑和合理的清洗時間，保證膜的運行時間。經過一段時間的運行，膜必須進行化學清洗。一般清洗操作應由配套設計的就地自動清洗系統來完成。為了提高清洗效率，應保證進水量要求，盡量分段進行，管理人員應及時跟蹤清洗效果。針對不同污染源造成的污堵，采取不同藥劑和清洗操作。一般石化污水有機污染多，用殺菌劑和堿液交替清洗最有效。

4.5 定期檢查聯鎖邏輯關系、確保自控完好:針對污水回用裝置聯鎖邏輯關系復雜、自控設備眾多的特點，裝置技術人員每周對聯鎖及現場自控設備進行定期檢查，重點檢查設備自控情況下的運行情況。污水回用裝置連續運行以來，已檢查出諸如排氣閥無法開啟、排空閥關不到位、進水閥定位器失靈、反洗風機聯鎖故障等多處自控聯鎖問題。實行定期檢查自控聯鎖問題的運行管理模式，及時妥善地處理了這方面的問題，確保了污水回用裝置設備的正常運行。

4.6 增加關鍵工藝參數測定頻次、確保進水水質:針對影響超濾及反滲透裝置的重要參數會直接影響到系統的安全性的特點，裝置采取了以下四方面的運行管理：一是將重要運行參數，如SDI、余氯等交由崗位運行人員測定，這樣可以及時準確的獲知具體數據;二是增加了對這些重要參數的檢測頻次，這樣可以盡可能減少測定誤差;三是對崗位人員進行培訓，使其掌握在相關數據出現異常時的妥善處理措施;四是要求崗位人員密切關注在線數據，當出現異常時，及時現場加樣分析。

有了這些管理措施，污水回用裝置關鍵工藝參數的控制得到了很好的落實，確保了該裝置的安全平穩運行。

4.7 藥劑投加設備定期校正、確保加藥量滿足要求:為了確保系統加藥量的精確性，裝置采取了以下四方面的運行管理：一是專門下發了關于藥劑詳細配制的操作說明;二是每班制定專門人員負責藥劑的配制;三是裝置不定期抽查藥劑配制濃度是否滿足要求，并進行考核;四是裝置技術人員定期對加藥泵流量進行校正。

5 結論與建議

經過 3 年多的運行，整個污水回用系統基本正常。雙膜工藝技術先進，安全可靠，自動化程度高，浸沒式超濾系統占地小、投資少，能夠有效地截留有機物。超濾能夠穩定地提供濁度小于1.0NTU 的產水，有效延長了反滲透膜的使用壽命，又為反滲透系統的高效運行提供了良好的保障。反滲透系統除鹽率達 98% 以上，各項指標基本達到設計指標。在技術不斷成熟的同時，隨著市場的擴大，膜的投資費用降低，在石化工業污水深度處理回用等領域，應用前景十分廣闊。

來源:《石油石化綠色低碳》  作者:劉娟
