我國垃圾焚燒發電行業始于1989年，過去的十年間市場規模和垃圾焚燒量已經得到飛躍式的發展。2010年我國在運行的焚燒廠有104座，到2021年增長至近700座。
垃圾焚燒發電行業市場現狀
經歷了快速增長期后，近年來行業市場體量已收窄：2019年垃圾焚燒項目開標共139個，總處理規模為 14.6萬噸/日。2020年垃圾焚燒項目開標共69個，總處理規模為5.84萬噸/日。2021年垃圾焚燒項目開標共約65個，總處理規模5.38萬噸/日。
發達地區及沿海地區的垃圾焚燒處理能力即將飽和，近年來行業發展逐步涉足偏遠及相對落后地區，垃圾貼費的價格也日漸走低，從早期的200元/噸到現均價70元/噸左右，太湖縣垃圾焚燒發電項目中標垃圾處理費單價僅為15元/噸，刷新了國內行業最低價。
伴隨著規模及貼費的大幅縮減、技術標準的提高。生活垃圾焚燒項目市場競標越發激烈，為了投標競爭力，如何降低投資成本，提高運營效率就成為亟待解決的問題,也是我們從業人員不得不面對的一個問題。因此，在設計階段引入限額設計的理念，降低項目建設投資、完成總投控制目標，成為迫切需要完成的要任務。
主要從主廠房建筑面積、各區域混凝土含鋼量、樁基優化方面進行限額設計的研究。
目前全國同規模的各項目,主廠房建筑面積相差較大，從以下區域進行研究分析。
卸料大廳分析:卸料門采取液壓翻蓋式，保證了卸料大廳與垃圾坑的密封。按最大垃圾車長度+對應車輛最小轉彎半徑+對應車輛寬度+卸料門長度，滿足必要的通行條件下盡量縮短卸料大廳跨度。
垃圾坑分析：以往項目平均垃圾儲存時間達到10天左右，政府推行垃圾分類后，依據上海項目情況滲瀝液含量約占垃圾總量的10%～15%，外地項目滲濾液含量約占垃圾總量15%～25%，有明顯遞減趨勢，因此可通過合理縮小垃圾坑面積來實現建筑總面積的優化。
焚燒間分析：一般由焚燒爐、鍋爐、渣坑及部分設備組成。渣坑一般按滿足最小三天的使用量設計?，F(xiàn)有項目焚燒爐間距略大，通過風管的合理布置，爐間距可縮小。兩側通道寬度滿足正常運行及檢修即可，從而能有效的節約焚燒間的面積。
煙氣凈化間分析：煙氣凈化設備放置在余熱鍋爐后面，主要有反應塔、布袋除塵器、刮板輸送機及灰倉等。反應塔與布袋除塵器中心線在同一直線上，為方便主廠房內騰出足夠的空間布置飛灰固化、石灰漿制備、干法間及活性炭間，可將SCR布置于引風機之上，節省占地面積。
汽機間分析：汽機間的尺寸主要由汽機相關設備大小決定，結合近幾年的典型項目，寬度多為16～20 m，長度多為21～35 m，基本能滿足運行需求。
主控樓分析：可將廠區辦公空間都放置在主廠房內，主控樓則設置為四層。首層一般由高低壓配電室、變頻器室、入口大堂和展廳等組成；二層（4/4.5米層）一般為電纜夾層；三層（7/8米層）一般由大廳、中央控制室、電子間、繼保室、會議室、工程師室、生產運營辦公室和參觀走廊等組成；四層（12.5/13.5米層）一般由行政辦公室、資料室、會議室等組成。按人均最小使用面積及滿足必要功能，可大幅優化主控樓面積。
（1）總則
結構劃分要合理，各結構分區剛度要均勻。依據結構類型、荷載、高度、剛度等合理劃分主廠房結構分區。如主控樓為框架結構，各層荷載均勻可劃分為一個分區；煙氣間為單、高層框排架結構可劃分為一個分區。
盡量采用高強度鋼筋，減少用鋼量。如二級鋼強度300 N/mm2，三級鋼的強度為360 N/mm2,二者的強度比為1.2，市場二者鋼筋的市場綜合單價比約為1.05，采用高強度的鋼筋則可節約鋼材11.4%，同理箍筋也采用高強度鋼筋。
荷載分布細化布置。通過合理設定生產功能區及辦公區的荷載分布，源頭上控制鋼筋的用量。在保證結構安全的前提下，忠實于實際工況按規范盡量選擇合理的折減系數。避免因過度吸收地震力而造成的配筋增大。盡量均勻布置梁柱跨度，以便上部結構構件標準化，減少因跨度變化帶來的剛度突變，從而減少由此造成的配筋增大。
（2）垃圾坑底板
垃圾坑底板剛度分配時，考慮樁基承臺提供的剛度影響。垃圾坑底板配筋時，可選擇整體拉通，局部附加的方式，適當減小配筋。
垃圾坑需要抗浮設計時，可考慮垃圾坑底板上加素混凝土增加荷載，減小底板厚度，減小底板最小配筋量。
（3）垃圾池剪力墻
垃圾池剪力墻配筋主要由兩方面控制：一，作為剪力墻進入計算模型；二，按照擋土墻承擔垃圾和滲瀝液的側壓力計算，兩者計算結果進行包絡。
（4）框架梁
框架梁界面高度的合理選取在跨度的1/10～1/12，對于井字型梁可放寬到1/15。根據規范箍筋肢距要求，300 mm寬采用2肢箍，300 mm以上一般采用4肢箍，梁寬盡量采用300 mm寬，箍筋面積可優化50%，同時，在構造配筋范圍內縱筋根數可減少50%。
對于與垃圾池扶壁柱相連的框架梁，考慮到扶壁柱剛度比較大，節點可按鋼域考慮。
（5）樓面板
板跨不宜過小，120 mm厚的板跨度在3.5m左右，一般按跨度的1/30取值。采用雙向板設計原則。
（6）其他
設備基礎配筋優化。根據設備重量，小型設備基礎可不配筋或僅上部配抗裂鋼筋。小型支墩可直接從配筋地面起，不單獨設基礎。
通過以上措施可減少混凝土鋼筋含量指標，達到限額設計優化的目的。

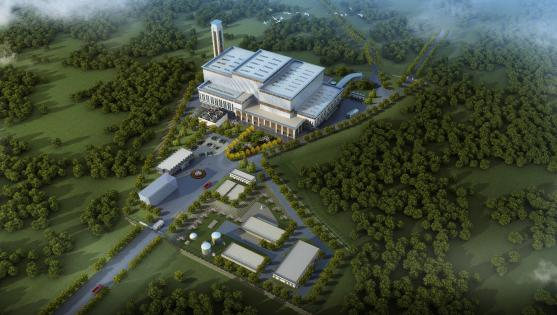

晉中市市城區生活垃圾焚燒發電PPP項目
根據不同地質情況，選用適用的樁基類型。對于下部沒有堅硬土層沉樁難度不大的推薦采用混凝土預制樁，這種方式施工速度快，造價低，樁身質量有保證，沉樁方式可采用錘擊或靜壓。對于持力層變化大、地質條件復雜的情況，可聘請專業的公司進行優化設計，選用符合現場條件的樁基類型。
樁基施工前應先進行破壞性試樁，試樁數據應及時反饋至設計院，依據實際數據重新布置樁數；在地質條件允許下，考慮樁土復合承載，可提高樁基承載力；通過試樁、復合承載，優化樁基型式、長度。
面對“國補退坡”、“雙碳影響”，市場上急劇下降的項目體量與日益降低的處理費，不斷減少的利潤空間，以及日益激烈的市場競爭環境，我們認為可以通過以下方式來增加收益。
1. 與污泥、濕垃圾等協同處理來提高收益；
2. 提高發電效率、降低廠用電率。
參考文獻
(1) GB 50010—2010 混凝土結構設計規范[S]．北京：中國建筑工業出版社，2015
(2) GB 50011—2010 建筑抗震設計規范[S]．北京：中國建筑工業出版社，2016
(3) CJJ 90-2009 生活垃圾焚燒處理工程技術規范[S]．北京：中國建筑工業出版社，2009
(4) GB 50049—2011 小型火力發電廠設計規范[S]．北京：中國計劃出版社，2011
(5）《中華人民共和國固體廢物污染環境防治法》2020
本期主講人：侯健
上海環境“降本增效”新興業務領頭人
從事火電行業5年，垃圾發電行業10年，參與垃圾焚燒發電項目建設、調試十余個。
