2020-34
技術名稱
北京瀧濤環境——分子篩固定床吸附脫附一體化技術及裝備
申報單位
北京瀧濤環境科技有限公司
推薦單位
北京市環境保護產業協會
適用范圍
本技術適用于化工、印刷、噴涂、餐飲等行業VOCs廢氣排放等行業。
主要技術內容
一、基本原理
分子篩是具有微孔結構的一類晶態無機固體(孔徑一般小于2nm)，具有剛性的骨架結構，內部微孔狀網格結構，具有強大的庫倫場合極性，擁有很大的比表面積，對揮發性有機物有很強的吸附能力。分子篩內部孔穴/孔道相互連接，孔徑分布均一，當氣體通過其內部時可根據分子的半徑大小對氣體進行選擇性吸收。分子篩具有很好的熱穩定性、不可燃性，可通過反復加熱來實現脫附再生，并保持較長的使用壽命，尤其是對于一些高沸點有機物處理，與其他吸附材料相比具有顯著優勢。另外，疏水性分子篩在高濕度條件下對VOCs依然保持良好的吸附性能。
常用吸附劑有活性炭、高聚物吸附樹脂、分子篩等。活性炭作為吸附劑存在諸多問題，如再生性能差、使用后很難再生、穩定性差、孔易堵塞、具有可燃性、存在一定的安全問題等，在應用方面受到限制。相比活性炭，分子篩具有大比表面積、規整的孔道、良好的熱穩定性，在VOCs多組分吸附方面具有良好的性能。
二、技術關鍵
分子篩固定床吸附脫附一體化系統及裝備特點：
1. 多孔道介質：根據不同工況和氣體成分選擇不同的吸附材料和種類，并按照吸附規律裝填床層，構成多元吸附床層；
2. 運行費用低：系統因吸附容量大，采取間歇式脫附運行模式，對低濃度的廢氣可連續吸附一定時間(1～20d)再脫附，脫附一次時間僅需2～4h；利用燃燒余熱脫附，能耗低。
3. 安全程度高：分子篩主要成分為多孔硅鋁酸鹽，耐高溫，在550℃以下不影響介質結構屬性，更不會燃燒或自燃，對高沸點VOCs具有良好的適應性；
4. 模塊化組合：吸附床層結構標準化定制，可根據進氣工況選擇單床層或多床層吸附；
5. 工況要求低：實際應用場合工況復雜，如化工制藥等行業，濕度高、含塵高，吸附介質運行條件苛刻。本系統的多元組合式吸附床及多模塊組合式工藝設計降低了吸附質對工況的要求。
6. 維護便利：當吸附層因附著顆粒物而導致系統風阻增大或因吸附介質長期再生效果下降時，可采取更換部分介質和移除床層表面粉塵層的方式恢復系統吸附性能，操作方便，維護成本低。
在分子篩材料研發方面，瀧濤環境解決了以下4個技術難點：
1. 疏水性好、吸附容量大的新型分子篩材料的制備；
2. 分子篩成型技術及吸附工藝集成；
3. 疏水性分子篩的規?；苽?；
4. 分散式非穩態VOCs廢氣的分子篩吸附裝置研發制造。

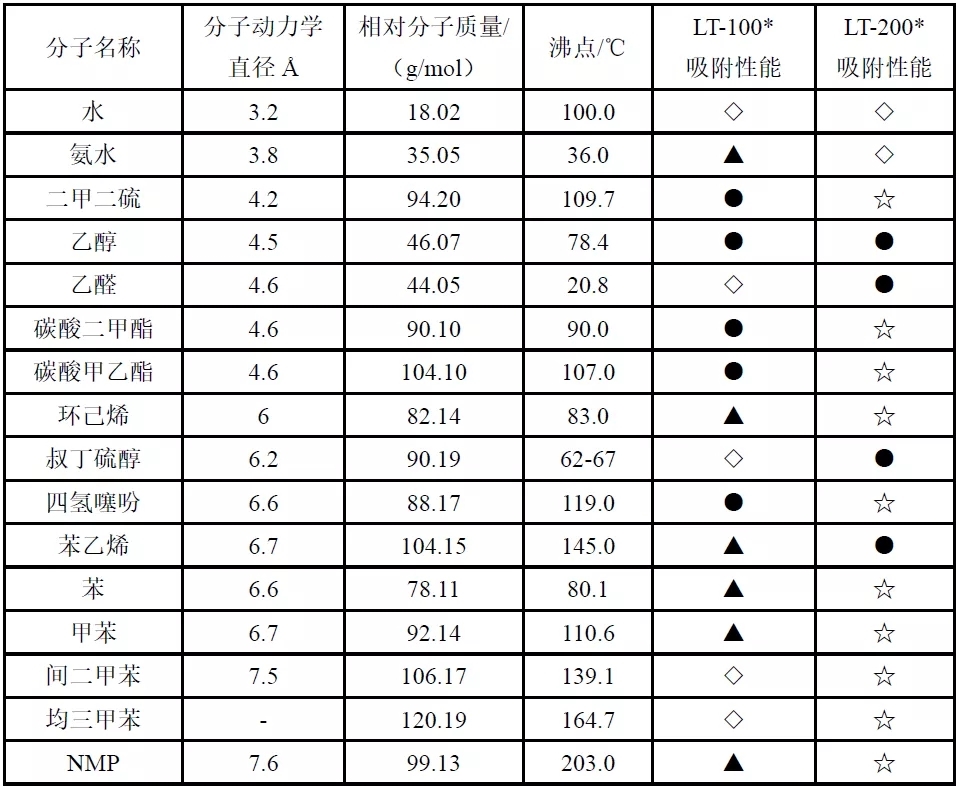

主要技術指標
參照《分子篩靜態水吸附測定方法》(GB/T 6287—1986)分子篩靜態水吸附測定方法；◇表示<5 wt % ；▲表示(5～10) wt % ；●表示(10～20 )wt %；☆表示(20～30) wt %。
投資情況
1. 總投資為86萬元，其中設備投資為78萬元；
2. 主體設備壽命為30年。
推廣情況

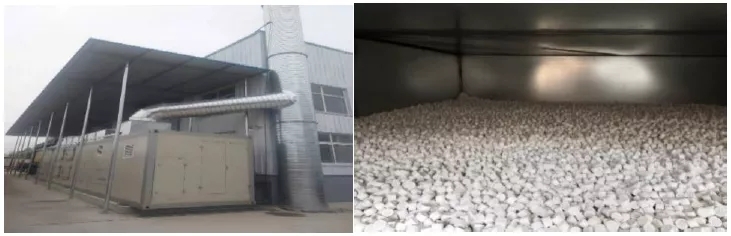

目前LTFQ分子篩系列產品已研發出2個系列，自用或外售給其他項目使用時，均獲得了較好的使用效果。在非連續運行的噴涂、印刷、餐飲等行業，難處理的橡膠、玻璃鋼生產廢氣處理企業中都凸顯了其替代活性炭或沸石轉輪的優勢。在有機廢氣排放標準較嚴格的長江三角洲地區、珠江三角洲地區及京津冀地區一帶占領了一定規模的市場，得到了行業內一定的認可，根據市場需求和使用情況會繼續開發相關分子篩類新產品，對細分行業和市場給出更適宜的解決方案。
主要用戶名錄：
1. 北京印鈔有限公司；
2. 廊坊思鉑利汽車維修服務有限公司。
獲獎情況
分子篩固定床吸附脫附一體化技術及裝備入選《2020年綠色“一帶一路”技術儲備庫入選技術》。
原標題：2020實用技術 | 北京瀧濤環境——分子篩固定床吸附脫附一體化技術及裝備
