為貫徹《中華人民共和國環境保護法》《中華人民共和國大氣污染防治法》，推動大氣污染防治領域技術進步，滿足污染治理對先進技術的需求，生態環境部編制并發布了2018年《國家先進污染防治技術目錄(大氣污染防治領域)》(生態環境部公告2018年第76號)(簡稱《目錄》)。


　　在生態環境部指導下，中國環境保護產業協會具體承擔《目錄》的項目篩選和編制工作。為便于各相關方使用《目錄》，我會配套編制了《目錄》典型應用案例，將陸續在微信平臺上發布。所有案例均來自目錄入選項目的申報材料，案例內容經業主單位和申報單位蓋章確認。


　　技術概要


　　工藝路線


　　將濕法脫硫后煙氣通入眾多氟塑料、小直徑冷凝管組成的管束換熱器回收余熱，適度降低煙氣溫度，使飽和煙氣中水蒸氣在微細顆粒物表面冷凝，促進顆粒物凝聚，提高細顆粒物捕集效率。


　　主要技術指標


　　顆粒物排放濃度可≤5mg/m3。


　　技術特點


　　同時凈化濕法脫硫后煙氣中的細顆粒物和SO3，并可實現煙氣余熱利用。


　　適用范圍


　　燃煤電站、燃煤工業鍋爐除塵。


　　技術概要


　　案例名稱


　　浙江巨化熱電有限公司8號爐相變凝聚除塵器改造工程


　　業主單位


　　浙江巨化熱電有限公司


　　案例概況


　　通過產品設計、制造、安裝和工程調試，2017年6月產品投入運行，經西安格瑞電力科技有限公司測試，在高、低壓負荷工況下，出口顆粒物排放濃度分別為2.95mg/m3和1.61mg/m3，顆粒物脫硫效率分別為53.17%和71.55%，成為了采用國產氟塑料換熱器技術實現燃煤電站“超低排放”的環保示范工程。

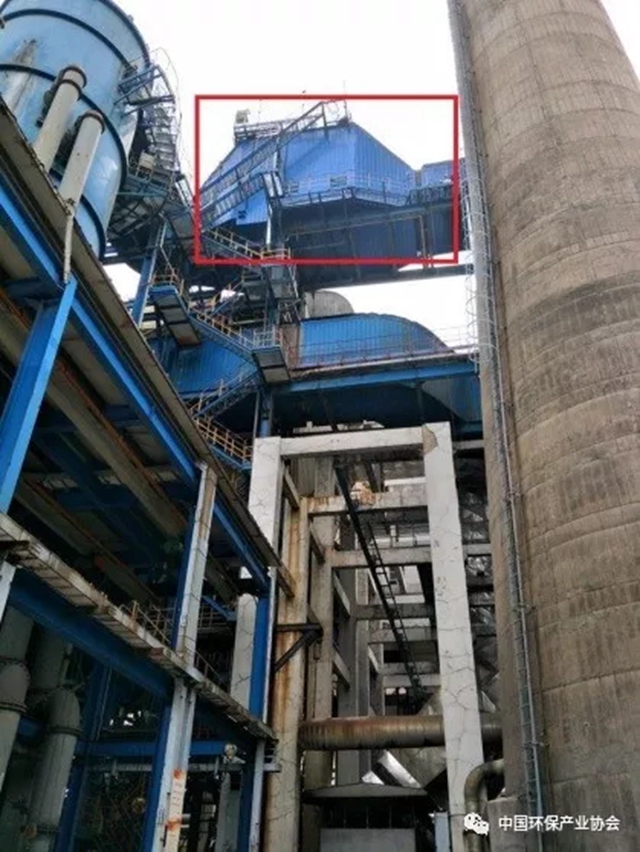

巨化熱電8#爐工程相變凝聚系統實物圖


巨化熱電8#爐工程相變凝聚系統實物圖


　　工藝流程


　　氟塑料換熱器布置在飽和濕煙氣煙道中，飽和濕煙氣進入氟塑料換熱器后與氟塑料管內的低溫冷卻水進行熱交換，煙氣中的水蒸氣與粉塵凝結成水霧，大部分順著氟塑料管管壁流下，進入集水槽中。煙氣通過氟塑料換熱器后進入除霧器，除去煙氣中殘留的霧滴。


　　污染防治效果和達標情況


　　在高、低壓兩個測試負荷下，濕式相變凝聚器除塵效率分別為54.93%、71.61%，顆粒物排放濃度為2.84mg/m3、1.61mg/m3，穩定低于5mg/m3。濕式相變凝聚器對SO3的脫除效率分別為19.29%、18.87%，進一步降低隨煙氣排放的SO3濃度。


　　二次污染治理情況


　　回收的冷凝水回用至脫硫系統作為補水使用，無其他二次污染。


　　主要工藝運行和控制參數


　　相變凝聚器單管規格10mm，凝聚器面積1600m2，冷卻水流量170t/h，相變凝聚器煙氣阻力<400Pa，除塵效率50%，SO3脫除效率≥18.5%。


　　投資費用


　　工程基礎設施建設費用約50萬，設備投資費用約300萬。


　　運行費用


　　運行費用：電耗3萬元/年，設備折舊20萬元/年，維護管理費5.5萬元/年，合計約28.5萬元/年。


　　能源、資源節約和綜合利用情況


　　以除鹽水流量160t/h，全年100%負荷和75%負荷各3500h計，每年經濕式相變凝聚器回收的熱量可達83664GJ，折合標煤2855t，節約200萬元。以4.3t/h收水量計，濕式相變凝聚器可每年回收煙氣含水31680t，這部分水可作為脫硫塔補水，結合脫硫系統參數優化，有助于實現脫硫零水耗。


　　申報單位：浙江菲達環保科技股份有限公司


　　原標題：案例發布 | 濕式相變凝聚除塵及余熱回收集成裝置典型應用案例
