【中國環保在線 應用方案】為貫徹《中華人民共和國環境保護法》《中華人民共和國大氣污染防治法》，推動大氣污染防治領域技術進步，滿足污染治理對先進技術的需求，生態環境部編制并發布了2018年《國家先進污染防治技術目錄(大氣污染防治領域)》(生態環境部公告2018年第76號)(簡稱《目錄》)。


　　在生態環境部指導下，中國環境保護產業協會具體承擔《目錄》的項目篩選和編制工作。為便于各相關方使用《目錄》，我會配套編制了《目錄》典型應用案例，將陸續在微信平臺上發布。所有案例均來自目錄入選項目的申報材料，案例內容經業主單位和申報單位蓋章確認。


　　技術概要


　　工藝路線


　　煙氣經預處理系統除塵、調質，當溫度、顆粒物濃度、水分、氧濃度等指標滿足要求后進入裝填有多孔碳催化劑的脫硫塔。煙氣經過催化劑床層時，SO₂、O₂、水(H₂O)被催化劑捕捉并催化氧化生成硫酸，脫硫塔出口煙氣達標排放。飽和催化劑可水洗再生，再生淋洗液可用于制備硫酸銨。


　　主要技術指標


　　入口煙氣中SO₂濃度≤8000mg/m3時，出口SO₂濃度≤50mg/m³，出口硫酸霧濃度≤5mg/m³。脫硫塔內反應溫度50℃～200℃，空塔氣速≤0.5m/s。


　　技術特點


　　脫硫效率高，可適應煙氣量及SO2濃度波動大的情況。


　　適用范圍


　　硫酸、焦化、鋼鐵、有色等行業煙氣脫硫。


　　經典案例


　　案例名稱


　　河南金馬能源股份有限公司100萬t/a焦?fàn)t煙氣脫硫項目


　　業主單位


　　河南金馬能源股份有限公司


　　案例概況


　　100萬t/a焦?fàn)t煙道氣采用新型催化法脫硫項目，煙氣量21萬m³/h，該項目2016年3月投入生產。

　　工藝流程



　　新型催化法脫硫技術采用新型低溫催化劑，在80℃～200℃的煙氣溫度條件下，將煙氣中的SO₂、H₂O、O₂選擇性吸附在催化劑的微孔中，通過活性組分催化作用反應生成H₂SO₄，實現二氧化硫脫除同時回收硫資源。


　　待處理煙氣首先由風機送入預處理系統進行除塵、調質，使煙氣的溫度、塵濃度、水分、氧濃度等指標滿足該技術脫硫工藝要求后進入脫硫塔。脫硫塔分為多個區域，每個區域內裝填一定量脫硫劑，煙氣經布氣管道進入脫硫區，經過脫硫催化劑層時，煙氣中的SO₂、O₂、H₂O分子被催化劑捕捉并生成硫酸，通過床層后的煙氣直接達標排放。與此同時，另一重要污染物硫酸霧也同樣會被催化劑捕捉并生成硫酸。

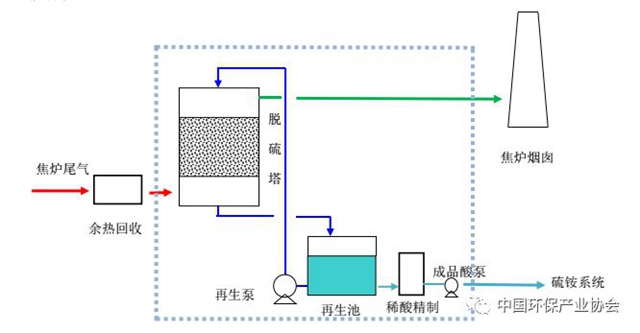

　　工藝流程圖如下所示：

　　污染防治效果和達標情況



　　SO₂排放濃度平均值為40.7mg/m³(最大值47mg/m³)，硫酸霧排放濃度平均值0.39mg/m³(最大值0.59mg/m³)，滿足《煉焦化學工業污染物排放標準》(GB 16171-2012)要求。脫硫副產物為5%硫酸，全部用于硫銨工段生產。


　　二次污染治理情況


　　新型催化法唯一的副產物是硫酸，被資源化回收利用。


　　主要工藝運行和控制參數


　　煙氣管道氣速15m/s，脫硫塔噴淋密度20m3/m²·h，噴淋時間20min。


　　投資費用


　　總投資1600萬元，其中催化劑投資495萬元，設備投資1105萬元。


　　運行費用


　　年運行費用合計約478萬元。


　　能源、資源節約和綜合利用情況


　　每年能減排二氧化硫189.55t/a，顆粒物56.27t/a；脫硫副產物折合98%酸年產量291.6t/a，價值8.75萬元，少繳納排污費23.88萬元，環境效益379萬元。


　　申報單位：四川大學


　　原標題：案例發布 | 多孔碳低溫催化氧化煙氣脫硫技術典型應用案例】
